Краткий обзор

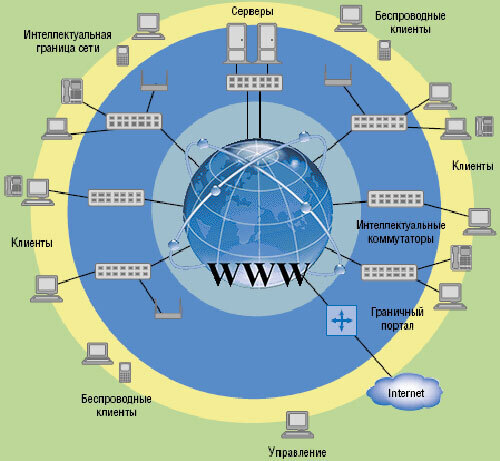

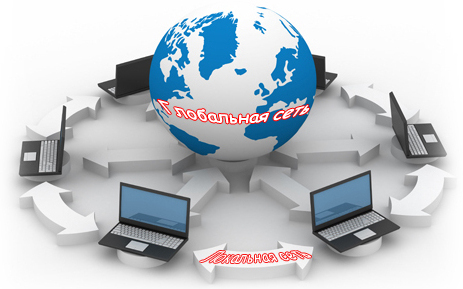

Организация локальных сетей необходима в помещениях, где присутствует два и более ПК, с целью быстрого обмена данными между сетевыми пользователями. Обычно для построения LAN в пределах предприятия используется топология “звезда”, которая обеспечивает высокий уровень производительности (за счет прямой связи клиентского оборудования с коммутатором) и предоставляет гибкие возможности администрирования.
Составляющие локальной сети
Для того, чтобы организовать локальные сети “с нуля”, необходимо позаботиться о наличии таких устройств и приспособлений:
Далее каждая из этих составляющих рассмотрена более подробно.

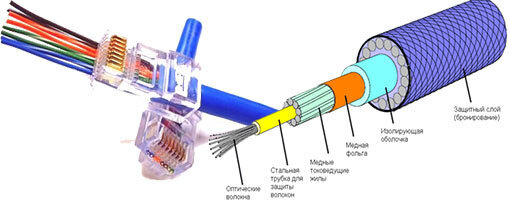

Сетевые кабели и коннекторы
На сегодняшний день для организации локальных сетей используется два типа кабелей: оптоволоконный и витая пара. Ниже указаны их ключевые характеристики.
Витая пара
Кабель типа “витая пара” 5-й категории наиболее часто используется при организации сетей Ethernet. Расстояние для эффективной передачи сигнала по этому кабелю не превышает 100 м, а скорость подключения может достигать 1 Гбит/с. Чтобы подключить витую пару к сетевому оборудованию, используются коннекторы типа RJ-45. Кабель типа “витая пара” 6-й и 7-й категории позволяет передавать данные на расстояния до 200м и обеспечивает стабильное качество связи за счёт дополнительного экранирования кабельных пар.
Оптоволоконный кабель
Оптоволоконные кабели подключаются к портам коммутатора типа SFP. Они достаточно дорогие (их цена может составлять 1 - 3 у.е. за 1 метр), однако обладают наивысшими показателями скорости при передаче данные на большие дистанции (до 2 км по многомодовому волокну и до 70 км по одномодовому волокну). Стоит отметить, что сварка этого типа кабелей достаточно сложена и требует специального оборудования. Поэтому их использование целесообразно для организации сетей с большими расстояниями между сегментами или в масштабах предприятий, поселков или даже городов.

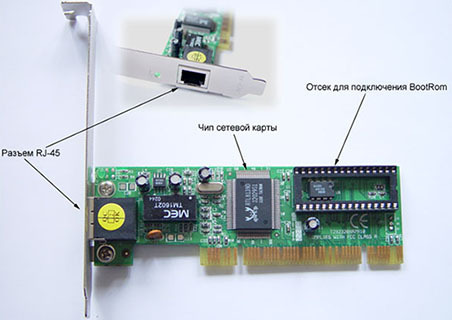

Сетевые карты
Сетевые карты - это миниатюрные устройства, которые осуществляют прием\передачу пакетов с данными между ПК, принадлежащими к одной и той же сети. Большинство современных устройств (типа ПК) уже снабжено встроенными в материнскую плату сетевыми картами. Однако в случае их отсутствия, приобрести такой тип устройств можно отдельно и установить в специальный слот PCI. Важно, чтобы сетевая карта поддерживала функцию Bus Mastering, которая позволит снизить нагрузку на центральный процессор ПК при подключении к локальной сети.
"Приобрести оборудование от ведущих мировых производителей для организации локальных сетей Вы можете в магазине по адресу CONETEC.SU. Наши специалисты помогут сделать наиболее правильный выбор и подскажут основные особенности каждой из рассматриваемых моделей.
В случае, если рассматриваемая модель оборудования для организации локальных сетей в данный момент не размещена на сайте, мы предлагаем обратиться к менеджеру, чтобы уточнить возможность ее приобретения под заказ."

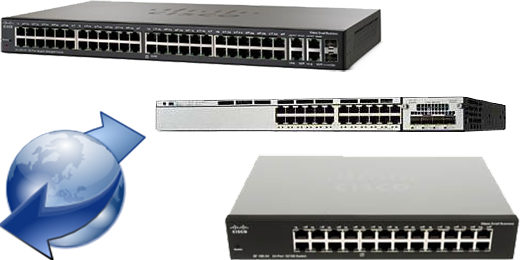

Коммутаторы
Перед приобретением коммутаторов необходимо продумать возможность дальнейшего роста масштабов сети, поэтому общее количество портов должно превышать количество установленных ПК. Место установки коммутатора должно быть спланировано таким образом, чтобы пути, пролегающие к конечным точкам, были минимальными (для сокращения потери скорости при передаче данных).
Эти устройства бывают трех типов: смарт-коммутаторы, управляемые и неуправляемые. Рассмотрим каждый из них детально.
Типы коммутаторов
Смарт-коммутаторы
Эти коммутаторы обладают функционалом Layer 2+. Обычно они основаны на веб-интерфейсе, а также предоставляют базовые возможности сетевого мониторинга, приоритезации трафика, а также управления клиентским оборудованием, скоростью подключения и питанием.

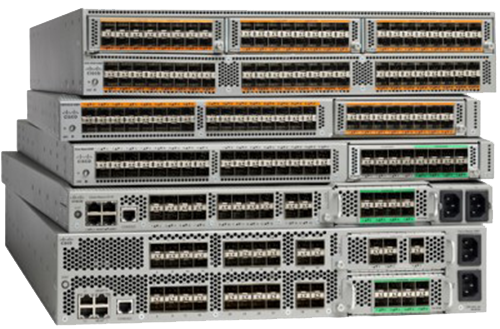

Управляемые коммутаторы
Управляемые коммутаторы поддерживают функционал Layer 3. Они осуществляют статическую маршрутизацию пакетов между узлами сети, способны организовывать множество VLAN, осуществлять агрегацию каналов (для резервирования доступа и увеличения пропускной способности), отслеживать статусы клиентов сети, назначать различные политики доступа и управлять скоростью подключения в зависимости от порта или типа пользователей. Кроме того, данный тип коммутаторов способен принимать соответствующие меры при возникновении широковещательного шторма, исключая появление “петель” и “единых точек отказа”.
Неуправляемые коммутаторы
Обычно этот тип коммутаторов снабжен функционалом Layer 2. Данные устройства являются оптимальным выбором для организации локальных сетей, количество пользователей в которых не превышает показатель 100. Они автоматически распределяют МАС-адреса для соответствующих портов, тем самым исключая непосредственное вмешательство сетевого администратора в процесс настройки. Кроме того, автоматическое распределение потока с данными минимизирует вероятность потери пакетов при их пересылке.
Порты и скорость подключения
Кроме того, вне зависимости от типа, коммутаторы могут быть снабжены портами PoE 802.11af (с передаваемой мощностью 12,95 Вт) или PoE+ 802.11at (с мощностью 30 Вт) и работать по стандарту Fast Ethernet (для обеспечения скорости соединения 100 Мб/c) или Gigabit Ethernet (для высокоскоростных подключений 1000 Мб/c). Также некоторые модели снабжены портами SFP, которые позволяют расширить масштабы проводной сети благодаря использованию оптоволоконных соединений.

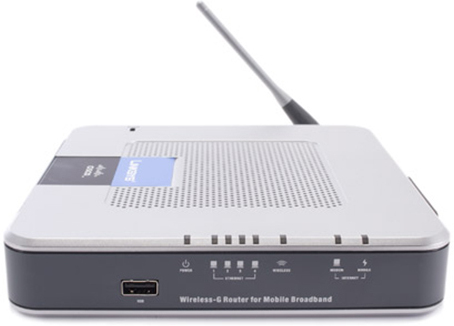

Маршрутизаторы
Этот тип пограничных устройств сети предназначен для установки непосредственного подключения к Интернет-провайдеру. Маршрутизатор содержит несколько сетевых интерфейсов для связи сетей между собой, функционируя под управлением специальной операционной системы, которая может быть гибко настроена администратором.
Отдельно можно выделить маршрутизаторы, снабженные встроенной точкой доступа WIFI. Эти модели помогут развернуть хотспот (который, в частности, будет актуален для быстрой и экономически выгодной организации гостевого доступа) без потребности в приобретении отдельных точек доступа.
Функции маршрутизаторов
Кроме того, маршрутизатор выполняет следующие функции:
Вычисление оптимальных путей следования трафика
Данная особенность позволяет минимизировать задержки при пересылке пакетов с данными, а также уменьшить загрузку сети.
Назначение IP адресов для всех устройств локальной сети
Маршрутизаторы обладают функционалом 3-го уровня сетевой модели OSI и способны объединять сети, соответствующие различным протоколам (xDSL, PPP, ATM, Frame relay и т. д).
Сегментация сети
Системный администратор сможет назначать различные уровни доступа для определенных групп пользователей, разграничивая сетевые ресурсы согласно отделам предприятия (или по другим принципам).
Организация гостевых порталов
С помощью маршрутизаторов можно организовать гостевые порталы, подключение к которым не требует многоуровневой авторизации в сети и защищает корпоративные данные от общественного использования.
Сервисы безопасности
Некоторые модели межсетевых экранов, фильтруя входящие и исходящие пакеты с данными, запрещая доступ к определенным URL-адресам, а также минимизируя пагубное влияние вирусного ПО, проникающего через Интернет.

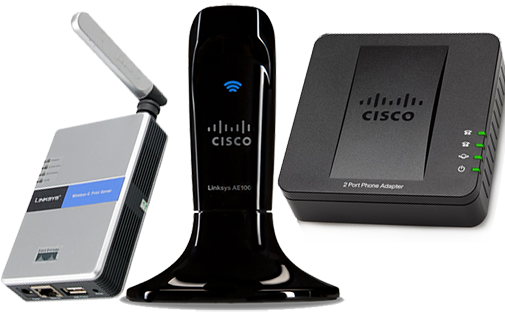

Дополнительное оборудование. Часть первая
К дополнительному оборудованию можно отнести такие устройства:
Принт-серверы
Этот тип сетевого оборудования значительно упрощает процесс управления принтерами, которые теперь не требуют индивидуального проводного подключения к сети Ethernet.
Медиаконвертеры
Медиаконвертеры являются преобразователями сигнала между оптическими и медными средами. Эти достаточно простые по функционалу устройства работают на 1-м уровне сетевой модели OSI и способны преобразовывать скорость передачи данных согласно стандартам Fast Ethernet или Gigabit Ethernet.
Адаптеры WIFI
Обычно адаптеры WIFI снабжены разъемами типа PCI или USB и используются в качестве хотспота, подключенного к ПК или ноутбуку. Образованная беспроводная сеть способна передавать качественный сигнал в радиусе 50 м внутри помещений.

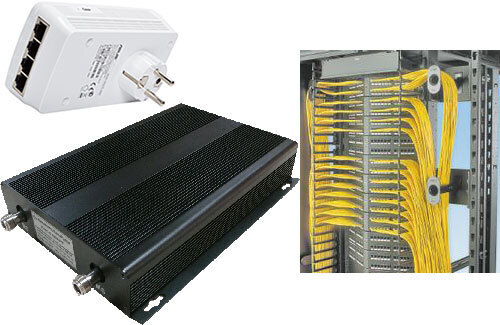

Дополнительное оборудование. Часть вторая
Повторители
Для расширения зоны покрытия кабельной сетью можно использовать повторители. Данные устройства устанавливаются в разрыв сетевого кабеля (максимальное расстояние между повторителями может составлять 100 м), усиливая сигнал, передаваемый сетевым коммутатором. Питание повторителя происходит по тому же сетевому кабелю.
Powerline адаптеры
Данный тип устройств используется для высокоскоростной передачи данных по электрической сети (в пределах одного здания) и предназначен для установки между силовыми розетками. Powerline адаптеры нужны в тех ситуациях, когда прокладка кабельной системы Ethernet в определенном сегменте здания не возможна по какой-либо из причин.
Коммутационные шкафы
Стоит отметить, что в больших организациях немаловажна установка и коммутационных шкафов. Этот тип оборудования позволит защитить устройства сетевой инфраструктуры не только от доступа посторонних, но и от пыли, критических температур, а также электромагнитных полей.
